薄膜结构的力学行为：从屈曲机理到多物理场耦合分析

摘要

本文系统阐述了薄膜结构在力学载荷作用下的屈曲行为、褶皱形成机制以及变厚度薄膜的失效分析方法。通过整合理论分析、数值模拟和实验观测结果，深入探讨了薄膜结构的稳定性问题及其工程应用价值。

1. 薄膜屈曲的理论基础

1.1 屈曲现象的力学本质

屈曲是指结构在压缩应力作用下失去稳定性而发生的大变形行为，属于典型的几何非线性问题。对于薄膜结构，其屈曲行为可由以下控制方程描述：

∇·σ + f = 0  (平衡方程)
ε = 1/2(∇u + ∇uᵀ)  (几何方程)
σ = C:ε  (本构方程)

其中σ为Cauchy应力张量，ε为应变张量，u为位移场，C为四阶弹性张量。

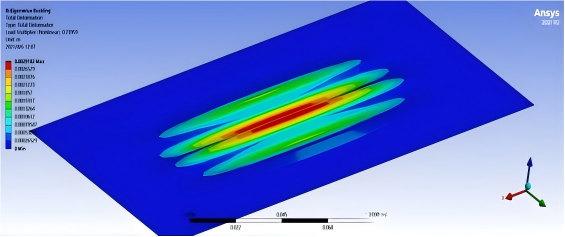

图1 薄膜在面内压缩载荷作用下的屈曲模态示意图

1.2 临界载荷的确定

根据线性屈曲理论，临界屈曲载荷可通过求解以下特征值问题获得：

(K₀ + λKσ)Φ = 0

其中K₀为初始刚度矩阵，Kσ为几何刚度矩阵，λ为特征值(载荷因子)，Φ为屈曲模态。

2. 拉伸诱导褶皱的力学机制

2.1 应力场演化

在双向拉伸条件下，薄膜内部的应力分布呈现显著的非均匀性。根据Nayyar等(2011)的研究，最小主应力σ₂的分布可表示为：

σ₂(x,y) = σ₀ - E(∂²w/∂x² + ν∂²w/∂y²)h²/12

其中w为面外位移，h为膜厚，ν为泊松比。

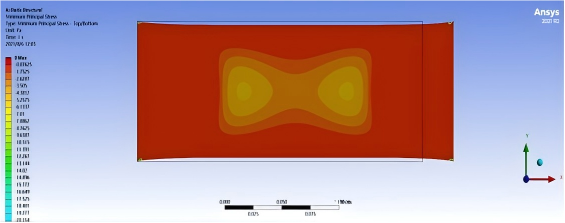

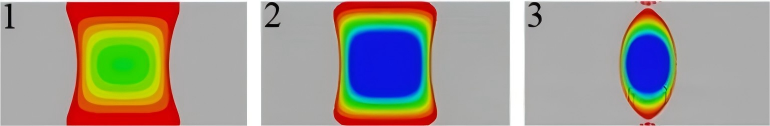

图2 不同拉伸阶段薄膜内部的应力分布云图

2.2 褶皱形貌表征

褶皱的波长λ与薄膜力学参数的关系可由以下公式估算：

λ = 2πh[E/(12(1-ν²)σ₀)]^(1/2)

其中E为弹性模量。这一关系已被Friedl等(2000)通过实验验证。

3. 变厚度薄膜的数值模拟方法

3.1 厚度建模技术

对于厚度连续变化的薄膜，可采用参数化建模方法：

h(x,y) = h₀ + Σaₙfₙ(x,y)

其中h₀为基准厚度，fₙ(x,y)为基函数，aₙ为展开系数。

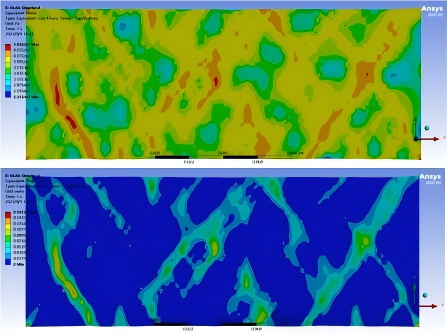

图3 采用壳单元离散的变厚度薄膜有限元模型

3.2 失效准则

考虑应变率效应的Johnson-Cook失效准则：

ε_f = [D₁ + D₂exp(D₃σ*/σₑ)](1 + D₄lnε̇*)(1 + D₅T*)

其中D₁~D₅为材料参数，σ为应力三轴度，ε̇为无量纲应变率，T*为同系温度。

4. 多物理场耦合分析

4.1 热-力耦合本构

对于温度敏感材料，可采用修正的Arrhenius型本构关系：

σ = σ₀(ε,ε̇)exp(Q/RT)

其中Q为活化能，R为气体常数，T为绝对温度。

5. 结论与展望

本文系统论述了薄膜结构力学行为分析的三个关键方面：

1. 建立了基于非线性连续介质力学的屈曲分析框架

2. 提出了考虑厚度变化的薄膜失效预测方法

3. 发展了多物理场耦合的数值模拟技术

未来研究方向包括：

· 微观结构对宏观力学行为的影响

· 更精确的损伤演化模型

· 机器学习辅助的快速预测方法

参考文献

[1] Friedl N, Rammerstorfer F G, Fischer F D. Buckling of stretched strips[J]. Computers & structures, 2000, 78(1): 185-190.

[2] Nayyar V, Ravi-Chandar K, Huang R. Stretch-induced stress patterns and wrinkles in hyperelastic thin sheets[J]. International Journal of Solids and Structures, 2011, 48(25): 3471-3483.
